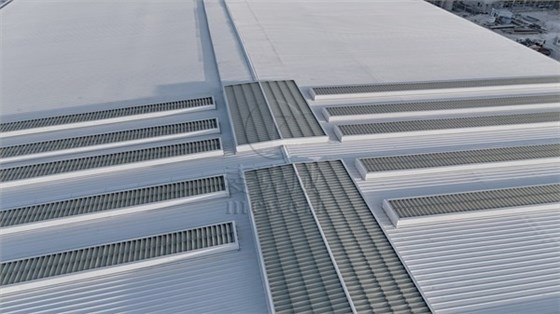

選型時首先需明確廠房核心需求。通風排氣量大的廠房可優先選擇圖集18J621-3中的TC1-TC5 型弧線型天窗、TC10A薄型通風天窗，其抗風壓強度達 1.0kPa，雪荷載 0.4kN/m²，適配風雪較大地區的啟閉式設計；輕型鋼結構廠房適合 TG7 型小喉口天窗，鋼板支架搭配1.5m間距設計，兼顧經濟性與實用性。有采光排煙需求的廠房，TC8 型電動采光天窗是優選，透光率超 80%，支持消防聯動功能。

氣候與建筑條件是選型關鍵。北方多雪地區可選用 TC10E型防雪啟閉式天窗，抗風壓 1.2kPa 的強化設計能有效應對惡劣天氣；抗震設防烈度< 8度的地區需按圖集要求確認天窗適配性，超設防標準需與廠家定制。同時，鋼結構與鋼筋混凝土結構廠房需區分基座安裝方式，前者可采用鋼板基座，后者需預埋連接鋼板。

圖集還明確了材質與安裝規范。工業廠房排煙天窗主體默認鍍鋅鋼材質（鍍鋅量> 150g/m²），沿?；蚋吒g環境可選用不銹鋼304或鋁合金3004 材質；安裝時需遵循3m/4m縱向單元組合原則，長度超60m需設置檢修門，確保后期維護便捷。

圖集18J621-3通過細化型號參數、更新構造詳圖，解決了老版本適配性不足的問題。嚴格依據圖集選型，既能保障通風系統穩定性，又能契合工程設計規范，為工業廠房打造高效、安全的通風環境。
